产品特点：

磁路优化

三相磁路长度完全对称相等，三相磁路长度之和最短，空载电流完全平衡，没有接缝处磁通密度的畸变现象。



损耗低，节电效果显著

铁损工艺系数从1.3-1.5之间下降到1.05左右，仅此一项可使铁心损耗降低10-20%。

噪音低

三相磁路、磁通完全对称，工作磁密设计合理，因而产品噪音大大降低。

发热量低、过载能力强

卷铁心变压器其空载损耗、空载电流都非常小，产品本身发热量就很低。

结构紧凑，占地小

相同容量下，器身平面占用面积比传统产品减少10-15%，器身高度降低10-20%。

S13-M.RL系列10kV 三相油浸式卷铁心自冷双绕组无励磁调压配电变压器

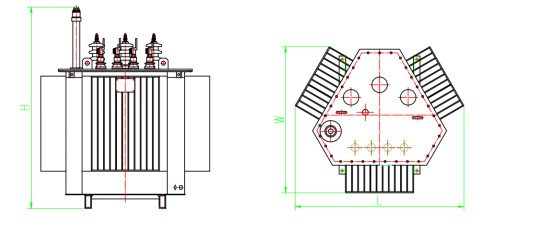

型号	额定容量（kVA）	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S13-M.RL-30/10	30	高压H.V.        6,6.3,10,10.5        ±2×2.5%        ±5%        低压L.V.        0.4	Dyn11        Yyn0	4	0.35	0.8*0.7*0.8	80	630/600
S13-M.RL -50/10	50				0.4	1*0.85*0.95	100	910/870
S13-M.RL -63/10	63				0.5	1.1*0.8*1.2	110	1090/1040
S13-M.RL -80/10	80				0.55	1.1*0.8*1.35	130	1310/1250
S13-M.RL -100/10	100				0.6	1.1*0.8*1.35	150	1580/1500
S13-M.RL -125/10	125				0.7	1.1*0.85*1.4	170	1890/1800
S13-M.RL -160/10	160				0.75	1.1*0.95*1.42	200	2310/2200
S13-M.RL -200/10	200				0.8	1.15*1*1.5	240	2730/2600
S13-M.RL -250/10	250				1	1.2*1.1*1.5	290	3200/3050
S13-M.RL -315/10	315				1.2	1.3*1.12*1.5	340	3830/3650
S13-M.RL -400/10	400				1.4	1.35*1.2*1.55	410	4520/4300
S13-M.RL -500/10	500				2	1.5*1.3*1.6	480	5410/5150
S13-M.RL -630/10	630			4.5	2.5	1.5*1.3*1.7	570	6200
S13-M.RL -800/10	800				2.8	1.55*1.35*1.75	700	7500
S13-M.RL -1000/10	1000				3.2	1.75*1.5*1.75	830	10300
S13-M.RL -1250/10	1250				3.7	1.8*1.5*1.9	970	12000
S13-M.RL -1600/10	1600				4.5	1.9*1.7*2	1170	14500
