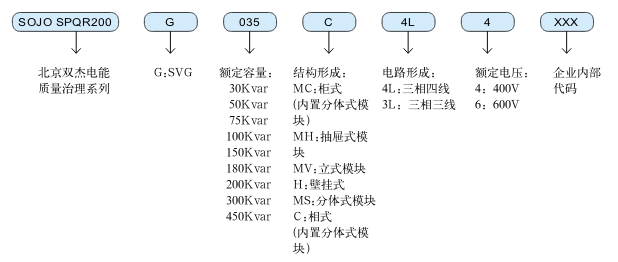

型号说明

技术特点

卓越的无功补偿效果

·可补偿感性无功，也可补偿容性无功，装置可以在两者之间连续调节

·提高功率因数到0.99以上

·具有三相不平衡补偿功能

稳定快速的补偿性能

·实时补偿，全响应时间小于等于20ms

·动态响应时间小于200us

·补偿容量等于安装容量，不受系统电压跌落影响

·全数字化控制，采用先进的基于瞬时无功理论的控制算法，实时精确地补偿系统中的无功电流

强大的保护功能保证系统安全可靠运行

·装置运行时被控制为电流源，不存在与系统发生谐振的问题

·自动限流功能，无过补、无欠补问题

·保护功能齐全，具有过流、过压、欠压、过温等多种保护功能

·友好的人机界面，采用高清7英寸中文彩色触摸屏，屏幕实时显示系统和装置运行参数，具有故障报警及追忆功能

模块化设计提升产品品质

·功率电路和控制电路采用模块化设计，在实现标准化生产的同时提高了使用中的可靠性和可维修性，极大方便了系统安装

·高可靠性并机方式可以实现装置并联，提供多种容量需求

名称	SPQR200-G系列无功发生器
输入
系统电压（V）	V1：208~480V AC V2:480~690V AC
系统电压范围	±10%
频率（Hz）	50/60±5%
输出安装方式
额定容量（kvar）	MH	MV	MS	H	C
	35，50	75,100,150	100,125,150,180,200	100,125,150,180,200	100,125,150,180，        200,250,300,350，400
类型
进线方式	后进线	上进线	上进线	上进线	上进线/下进线/柜顶贯穿母线
性能指标
全响应时间	≤10ms
瞬态响应时间	≤200μs
工作方式	无功补偿、谐波无功同补
三项不平衡校正	支持
功率因数校正	有，可设定
保护
过载保护	Yes，自动限流在100%的额定输出
其他保护	过压保护、欠压保护、过温保护
运行方式
单机运行	可以
并联运行	可以
显示与操作
显示界面	七英寸触摸屏
显示状态	电流、电压、功率、功率因数等
操作	多种操作模式选择，远程或本地
通讯（RS485接口）	Modbus-RTU
环境条件
防护等级	IP20
运行环境温度	-10℃~ 45℃
储存/运输温度	-40℃~ 70℃
工作/存储湿度	相对湿度20~95%，无凝露/相对湿度10~95%
海拔高度	1000m以下（更高海拔需降容使用）
