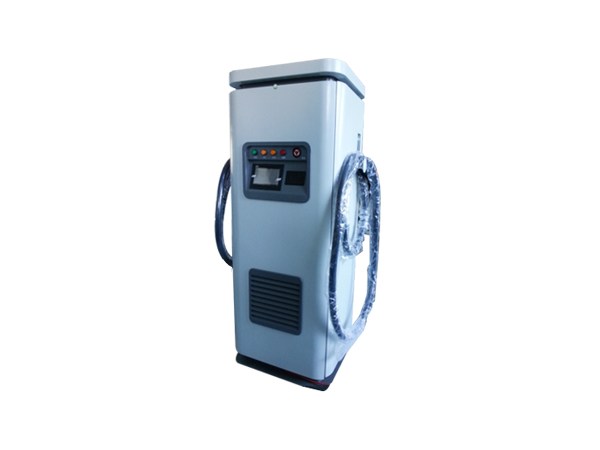

SCDE100系列电动汽车快速充电系统

概述

SCDE100系列一体式直流充电桩,集功率变换、充电控制、人机交互控制、通讯、计费计量等于一体,用于电动汽车直流快速充电。该产品安装在户外,具有防水、防尘设计,防护等级达到IP54 。直流充电桩的功率变换单元采用模块化设计原则,其输出功率和输出电压等级可根据用户需要进行灵活配置。

产品介绍

产品组成

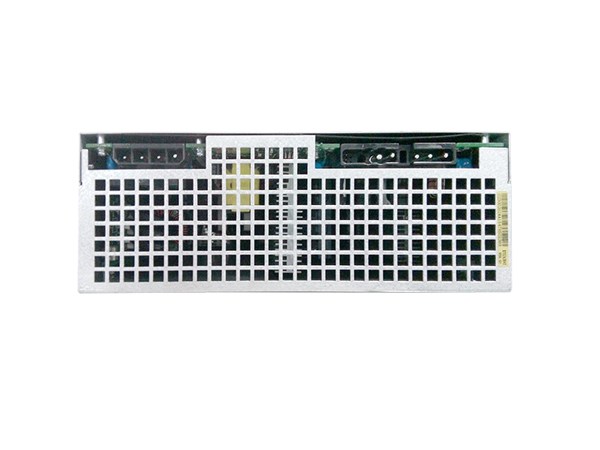

本产品主要由充电功率模块、监控器、电度计量表、读卡器、人机交互界面、通信模块及充电接口、执行机构和户外柜体等部分组成,采用模块化设计,具有安装调试方便,运行维护简单等特点。充电桩具有多重保护功能,充电时可实时监测充电电缆的连接状态,连接异常时立即终止充电,确保充电过程中的人身和车辆安全。人性化的界面显示和控制引导功能,让客户方便安全地完成充电过程。产品设计对外提供CAN、以太网、GPRS等多种通信接口,与监控中心、运营管理中心实时通信,实时监测充电状态。

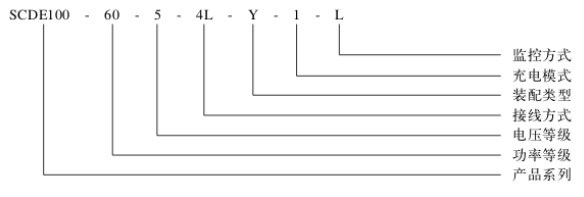

型号及其含义

智能充放电设备系列SCDE(smart charging and discharging equipment);其中SCDE100系列代表电动汽车直流充电系统系列产品。


监控方式   L:代表 LCD 监控; E:代表LED 监控;

充电模式   1:代表单枪充电, 2E:代表双枪动态充电, 2A:代表双枪轮流充电;

装配类型   Y:代表一体式;  H:代表壁挂式;   F:代表分体式;

接线方式  3L:代表三相三线制; 4L:代表三相四线制;

电压等级   5:代表 500V 电压等级; 7:代表750V电压等级;

功率等级  60:代表功率60KW; 120:代表功率120KW;

产品系列  SCDE100代表电动汽车充电系统系列类产品。
