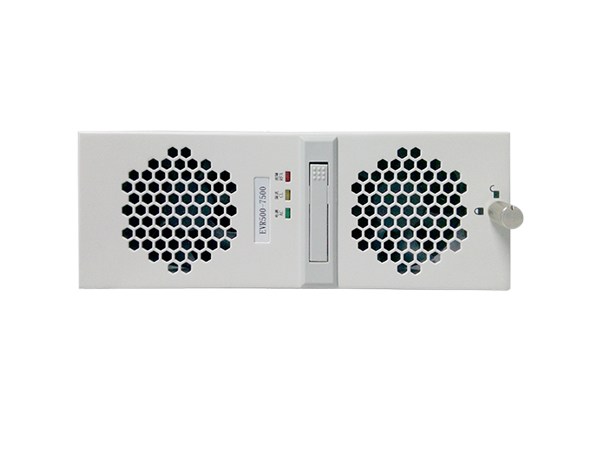

本功率模块是电动汽车直流充电桩的核心部件,该系列功率模块是针对电动汽车充电站、换电站等场所设计制造的多功能快速直流充电模块,广泛适用于纯电动轿车、纯电动出租车、纯电动中巴、纯电动公交车的整车快速充电。

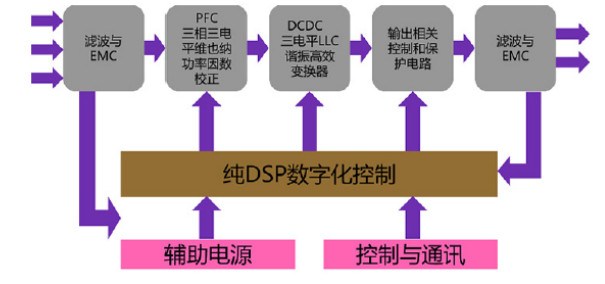

工作原理
该系列高频开关整流功率模块为交流电压输入,直流电压输出可调的AC/DC模块。模块采用DSP数字控制,谐振软开关,有源PFC技术,并且具有多项专利保护;模块具有功率密度高,功率因数高,谐波小,效率高等优点,具备多模块可并联性能。
模块PFC采用三相三电平Vienna拓扑,功率因数可达0.99,DC-DC采用LLC拓扑,整机最高效率可达96%,输入输出包含各种控制保护,且设计理念充分考虑滤波与EMC,控制系统采用双DSP数字化控制,完美控制,智能稳定。
产品特点
智能
多种充电模式:该模块具有自动充电、手动充电、定时充电、预约充电、轮流充电,均衡充电等多种充电方式可选,以适应不同的客户要求;
自主均流:充电模块在无监控情况下也能稳定工作,并且单个模块故障后其余模块可实现智能自主均流,以保障系统仍能正常工作;
操作界面友好,易于使用。
节能
充电模块效率可达95%以上;
采用数字DSP控制和有源PFC技术,功率因数达0.99,谐波THD≤5%;
系统功率密度高,可节省客户空间,降低系统成本。
可靠
超宽温度适应范围,-40℃~50℃工作温度范围,全天候适应环境;
系统具备绝缘检测功能,具备输入/输出侧告警保护等多项安全防护功能;
充分冗余设计,N+1热备份工作方式;
内置防反保护,具备失效自隔离功能,极大提高系统可靠性;
具有完善的故障自检测提示,方便客户维护;
具备热插拔,方便使用,减少维护费用。
应用广泛
充电模块电压范围覆盖200V-750V,电压范围宽,适用各类电池和车型;
模块短小精悍,高功率密度设计,可以兼容市场各类一体机、分体机;
序号 | 项目 | 单位 | EVR500-7500 | EVR500-15000 | EVR700-15000 |
1 | 额定输入电压 | V | AC380V | AC380V | AC380V |
2 | 交流电源频率 | HZ | 45-65 | 45-65 | 45-65 |
3 | 输入功率因数 | % | ≥0.99 | ≥0.99 | ≥0.99 |
4 | 直流电压范围 | V | 200-500VDC | 200-500VDC | 300-750VDC |
5 | 输入电流 | A | 0-16A | 0-30A | 0-20A |
6 | 稳压精度 | % | ≤±0.5% | ≤±0.5% | ≤±0.5% |
7 | 稳流精度 | % | ≤±1.0% | ≤±1.0% | ≤±1.0% |
8 | 均流 | % | ≤±5% | ≤±5% | ≤±5% |
9 | 限流可调范围 | % | 10~110%无级可调 | 10~110%无级可调 | 10~110%无级可调 |
10 | 效率 | % | ≥95% | ≥95% | ≥95% |
11 | 峰-峰值杂音 | % | ≤±0.5% | ≤±0.5% | ≤±0.5% |
12 | 电流谐波THD | % | ≤5% | ≤5% | ≤5% |
13 | 环境温度 | ℃ | -40℃~50℃ | -40℃~50℃ | -40℃~50℃ |
14 | 外形尺寸 | mm | W240*H85*D398 | W500*H85*D410 | W447*H42*D370 |
15 | 存储温度 | ℃ | -40℃~75℃ | -40℃~75℃ | -40℃~75℃ |
16 | 相对湿度 | % | 0~95% | 0~95% | 0~95% |
