产品特点：

10kV、20kV、35kV级S11、S13系列配电变压器，容量范围30-6300kVA;铁芯为三相三柱式，多级阶梯圆柱型；线圈采用同绕技术，同心度好，抗短路能力强，主要技术指标达到同类产品国内先进水平。

S11系列10kV 三相油浸式自冷双绕组无励磁调压配电变压器

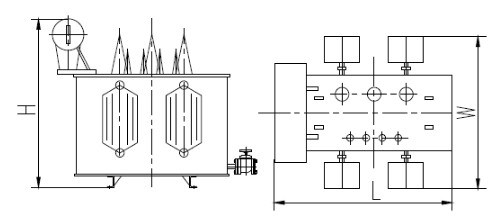

型号	额定容量（kVA）	典型电压组合(kV)	联结组标号	阻抗电压(%)	总重(t)	参考尺寸(mm)	空载损耗	负载损耗
						L*W*H	(W)	(W)
S11-30/10	30	高压H.V.  6,6.3,10,10.5  ±2×2.5%  ±5%  低压L.V.  0.4	Dyn11 Yyn0	4	0.35	720*480*850	100	630/600
S11-50/10	50				0.4	750*500*900	130	910/870
S11-63/10	63				0.5	800*600*950	150	1090/1040
S11-80/10	80				0.55	1000*720*980	180	1310/1250
S11-100/10	100				0.6	1050*750*1000	200	1580/1500
S11-125/10	125				0.7	1100*760*1050	240	1890/1800
S11-160/10	160				0.75	1120*770*1070	280	2310/2200
S11-200/10	200				0.8	1150*800*1100	340	2730/2600
S11-250/10	250				1	1300*950*1100	400	3200/3050
S11-315/10	315				1.2	1400*1000*1100	480	3830/3650
S11-400/10	400				1.4	1400*1000*1200	570	4520/4300
S11-500/10	500				2	1700*1200*1400	680	5410/5150
S11-630/10	630			4.5	2.5	1800*1300*1500	810	6200
S11-800/10	800				2.8	2150*1950*2000	980	7500
S11-1000/10	1000				3.2	2200*2000*2050	1150	10300
S11-1250/10	1250				3.7	2300*2100*2100	1360	12000
S11-1600/10	1600				4.5	2400*2200*2200	1640	14500
S11-2000/10	2000			5	5.5	2500*2400*2300	1940	18300
S11-2500/10	2500				6.4	2700*2600*2500	2290	21200

S13系列10kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号	额定容量	典型电压组合(kV)	联结组标号	阻抗电压(%)	总重(t)	参考尺寸(mm) L*W*H	空载损耗	负载损耗
	(kVA)						(W)	(W)
S13-30/10	30	高压H.V.  6,6.3,10,10.5  ±2×2.5%  ±5%  低压L.V.  0.4	Dyn11 Yyn0	4	0.35	720*480*850	80	630/600
S13-50/10	50				0.4	750*500*900	100	910/870
S13-63/10	63				0.5	800*600*950	110	1090/1040
S13-80/10	80				0.55	1000*720*980	130	1310/1250
S13-100/10	100				0.6	1050*750*1000	150	1580/1500
S13-125/10	125				0.7	1100*760*1050	170	1890/1800
S13-160/10	160				0.75	1120*770*1070	200	2310/2200
S13-200/10	200				0.8	1150*800*1100	240	2730/2600
S13-250/10	250				1	1300*950*1100	290	3200/3050
S13-315/10	315				1.2	1400*1000*1100	340	3830/3650
S13-400/10	400				1.4	1400*1000*1200	410	4520/4300
S13-500/10	500				2	1700*1200*1400	480	5410/5150
S13-630/10	630			4.5	2.5	1800*1300*1500	570	6200
S13-800/10	800				2.8	2150*1950*2000	700	7500
S13-1000/10	1000				3.2	2200*2000*2050	830	10300
S13-1250/10	1250				3.7	2300*2100*2100	970	12000
S13-1600/10	1600				4.5	2400*2200*2200	1170	14500
S13-2000/10	2000			5	5.5	2500*2400*2300	1390	18300
S13-2500/10	2500				6.4	2700*2600*2500	1650	21200

S11系列20kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号	额定容量	典型电压组合(kV)	联结组标号	阻抗电压(%)	总重(t)	参考尺寸(mm)	空载损耗	负载损耗(W)
	(kVA)					L*W*H	(W)
S11-30/20	30	高压H.V.  20 ±2×2.5%  ±5%  低压L.V.  0.4	Dyn11 Yyn0	4	0.9	1200*950*1400	100	690/660
S11-50/20	50				1	1200*950*1500	130	1010/960
S11-63/20	63				1.1	1200*950*1500	150	1200/1150
S11-80/20	80				1.2	1200*950*1600	180	1440/1370
S11-100/20	100				1.4	1300*1000*1750	200	1730/1650
S11-125/20	125				1.6	1400*1100*1800	240	2080/1980
S11-160/20	160				1.7	1450*1200*1850	290	2540/2420
S11-200/20	200				1.8	1500*1300*1900	340	3000/2860
S11-250/20	250				2	1600*1500*2000	400	3520/3350
S11-315/20	315				2.2	1800*1600*2100	480	4210/4010
S11-400/20	400				2.4	1900*1700*2200	570	4970/4730
S11-500/20	500				2.7	2000*1800*2300	680	5940/5660
S11-630/20	630			4.5	3	2150*2000*2350	810	6820
S11-800/20	800				3.4	2250*2050*2400	980	8250
S11-1000/20	1000				4	2400*2200*2450	1150	11330
S11-1250/20	1250				4.5	2500*2300*2500	1380	13200
S11-1600/20	1600				5	2600*2400*2600	1660	15950
S11-2000/20	2000				5.6	2700*2450*2700	1950	19140
S11-2500/20	2500				7.1	2850*2650*2800	2340	22220

S13系列20kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号	额定容量	典型电压组合(kV)	联结组标号	阻抗电压(%)	总重(t)	参考尺寸(mm) L*W*H	空载损耗	负载损耗(W)
	(kVA)						(W)
S13-30/20	30	高压H.V.  20 ±2×2.5%  ±5%  低压L.V.  0.4	Dyn11 Yyn0	4	0.9	1200*950*1400	80	690/660
S13-50/20	50				1	1200*950*1500	100	1010/960
S13-63/20	63				1.1	1200*950*1500	110	1200/1150
S13-80/20	80				1.2	1200*950*1600	130	1440/1370
S13-100/20	100				1.4	1300*1000*1750	150	1730/1650
S13-125/20	125				1.6	1400*1100*1800	170	2080/1980
S13-160/20	160				1.7	1450*1200*1850	200	2540/2420
S13-200/20	200				1.8	1500*1300*1900	240	3000/2860
S13-250/20	250				2	1600*1500*2000	290	3520/3350
S13-315/20	315				2.2	1800*1600*2100	340	4210/4010
S13-400/20	400				2.4	1900*1700*2200	410	4970/4730
S13-500/20	500				2.7	2000*1800*2300	480	5940/5660
S13-630/20	630			4.5	3	2150*2000*2350	570	6820
S13-800/20	800				3.4	2250*2050*2400	700	8250
S13-1000/20	1000				4	2400*2200*2450	830	11330
S13-1250/20	1250				4.5	2500*2300*2500	970	13200
S13-1600/20	1600				5	2600*2400*2600	1170	15950
S13-2000/20	2000				5.6	2700*2450*2700	1390	19140
S13-2500/20	2500				7.1	2850*2650*2800	1650	22220

S11系列35kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号	额定容量	典型电压组合(kV)	联结组标号	阻抗电压(%)	总重(t)	参考尺寸(mm) L*W*H	空载损耗	负载损耗(kW)
	(kVA)						(kW)
S11-50/35	50	高压H.V.  35,38.5 ±2×2.5%  ±5%  低压L.V.  0.4	Dyn11 Yyn0	6.5	1.28	1400*1000*1800	0.16	1.2/1.14
S11-100/35	100				1.67	1450*1050*1900	0.23	2.01/1.91
S11-125/35	125				1.9	1500*1100*1900	0.27	2.37/2.26
S11-160/35	160				2.2	1550*1150*1950	0.28	2.82/2.68
S11-200/35	200				2.4	1600*1200*2000	0.34	3.32/3.16
S11-250/35	250				2.5	1700*1600*2100	0.4	3.95/3.76
S11-315/35	315				2.6	1900*1700*2200	0.48	4.75/4.53
S11-400/35	400				2.8	2000*1800*2300	0.58	5.74/5.47
S11-500/35	500				3	2100*1900*2400	0.68	6.91/6.58
S11-630/35	630				3.3	2310*2200*2500	0.83	7.86
S11-800/35	800				3.8	2500*2250*2550	0.98	9.4
S11-1000/35	1000				4.2	2550*2300*2600	1.15	11.5
S11-1250/35	1250				4.8	2680*2400*2700	1.4	13.9
S11-1600/35	1600				5.7	2700*2450*2750	1.69	16.6
S11-2000/35	2000				6.2	2800*2500*2900	1.99	19.7
S11-2500/35	2500				7.8	2850*2650*2950	2.36	23.2
