光伏变压器

概述

我公司在生产35kV组合式变压器的基础上,整合了国内外先进的技术,结合国内需求自行开发的系列产品,该产品是将变压器,负荷开关,高压熔断器安装在变压器的箱体内,利用变压器的绝缘液体作为整个产品的绝缘和散热介质,采用全密封结构,具有体积小,重量轻,安装方便等优点。


产品介绍

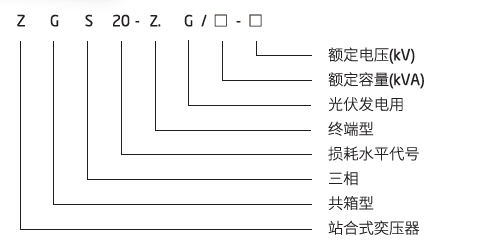

型号及其含义

产品特点

变压器器身和油箱配合紧密,切有固定装置。高、低压引线全部采用软连接,分接引线与五载分解开关之间采用冷压焊接并用螺栓紧固,所有连接(包括线圈与后备熔断器、插入式熔断器、负荷开关等)都采用冷压焊接。紧固部分带有自锁防松措施,变压器能够承受长途运输的震动和颠簸,发送到用户安装场所后无需进行常规的吊芯检查。

变压器整体为密封式结构,没有储油柜。

箱体采用特殊工艺处理,具有良好的防腐能力,能有效防止风沙和沿海盐雾的侵蚀。

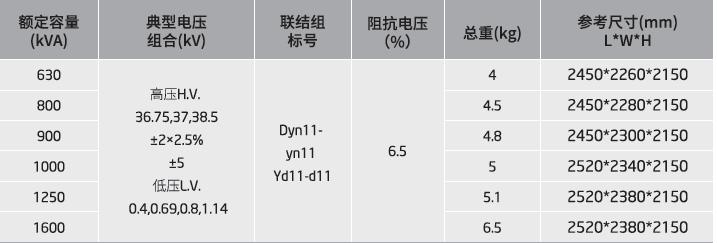

产品参数
额定容量(kVA) 典型电压组合
       (kV)
联结组
       标号
阻抗电
       压(%)
空载损耗
       (W)
负载损耗
       (W)
总重(t) 参考尺寸(mm)L*W*H
630 高压H.V.
       36.75,38.5
       ±2×2.5%
       低压L.V.
       0.27-0.27
Dyn11 6.5 810 7820 4 2450*2260*2150
800 980 9350 4.5 2450*2280*2150
900 1070 10450 4.8 2450*2300*2150
1000 1150 11500 5 2520*2340*2150
1250 1370 13850 5.1 2520*2380*2150
1600 1650 16600 6.5 2520*2380*2150
