风力变压器

概述

ZGS11-Z.F系列风力发电用组合式变压器适用于35kV终端供电系统,作为变电、配电、计量、控制和保护装置。此类变电站是一个成套性较强的综合产品,包含了高压设备、变压器、低压设备、二次测控设备。还包括路灯控制器,软启动器,远动设备等,整个变电站的二次控制部分设计合理,报警,跳闸接点全部引出,保证变压器运行安全。

产品介绍

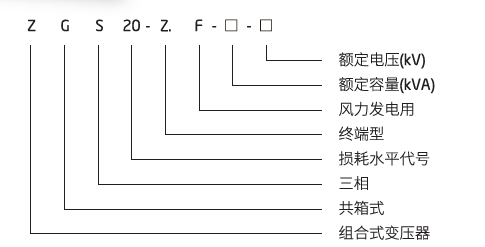

型号及其含义



产品特点

油室内配制35KV级11型油浸式升压变压器,采用全密封结构,合理布置散热器,采用高性能密封件,并配制压力释放阀,气体继电器,油位计,温度控制器等保护设备。具有低损耗,低噪音,低温升,高抗短路,高过负荷,不渗漏等优点。另外,高压复合开关与高压熔断器也置于油室内,利用变压器油作为绝缘介质,具有较强的电气性。

高压室采用加强防污性套管出线,端部设置全绝缘电缆接头,配制避雷器以降低系统过电压。高压室内还配制感应器。加装电磁组和带电显示器防止误操作。

低压室一般采用双路进线,并配制断路器,隔离开关,电流互感器,避雷器等元件,另外配制一台站用变压器,以供整套变电站的供电。

三个隔室在结构上相互独立,在电气上相互连接。既保证了操作安全方便,又保证了运行安全可靠。变压器箱体采用独特的迷宫式密封方式,配以高性能长寿命密封件,所有进出线口与通风口均设有防尘侧室,能有效的防止沙尘雨雪的侵蚀,真正实现全工况、全绝缘、全密封、免维护,保证在恶劣的环境中使用寿命达到20年。

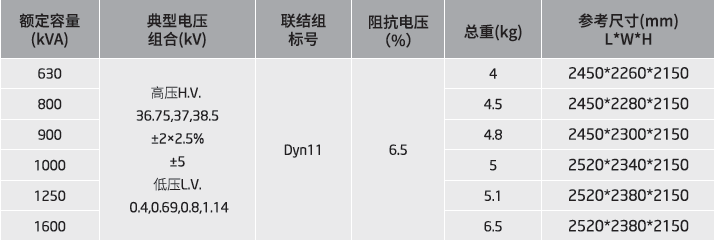

产品参数
额定容量(kVA) 典型电压组合
       (kV)
联结组
       标号
阻抗电
       压(%)
空载损耗
       (W)
负载损耗
       (W)
总重(t) 参考尺寸(mm)L*W*H
630 高压H.V.
       36.75,38.5
       ±2×2.5%
       低压L.V.
       0.69-0.69
Dyn11 6.5 810 7820 4 2450*2260*2150
800 980 9350 4.5 2450*2280*2150
900 1070 10450 4.8 2450*2300*2150
1000 1150 11500 5 2520*2340*2150
1250 1370 13850 5.1 2520*2380*2150
1600 1650 16600 6.5 2520*2380*2150
