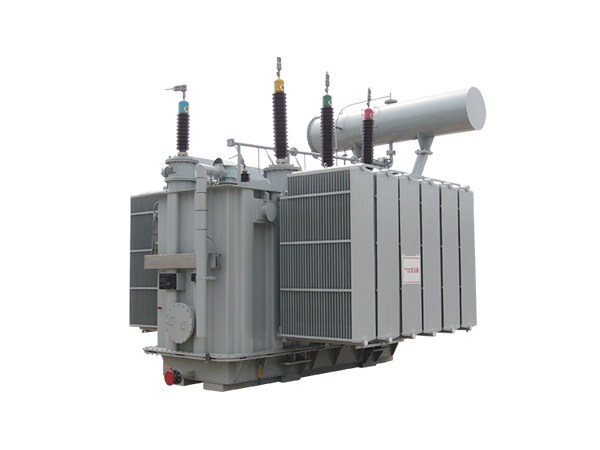

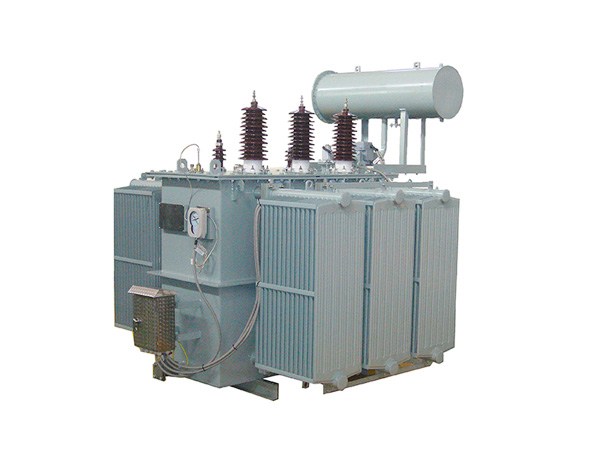

35kV配电变压器

概述

油浸式电力变压器是采用绝缘油为绝缘介质,由铁芯、线圈、调压开关、油箱等组成的改变电压而传输交流电能的电器。具有体积小、价格便宜、耐候性强等特点。适用于电力系统、工矿企业、交通、邮电部门、科研单位等。结构坚固、外形美观、可满足不同用户的需求。

产品介绍

型号及其含义:


产品特点:


铁芯

全部采用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,铁芯为多级阶梯形,三接缝或五接缝,空损低、噪音小;卷铁芯用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁芯是一种更优质的铁芯材料,与传统硅钢片相比,平均降低空损72% ,空载电流50% 。


线圈

采用优质QQ缩醛漆包圆铜线,无氧铜杆拉制的扁铜钱绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。为了增加变压器的抗短路能力,可采用更优质的自粘换位导线。其采用自粘缩醛漆包扁线,绕成线圈后,经加热漆包扁线之间相互粘合,形成具有刚性的线圈,能承受更大的弯曲应力,从而增强了变压器的抗短路能力。自粘换位导线的最大特点是能降低变压器的损耗,由于多股分割的导体加上换位,大大的降低了涡流损耗和环流损耗,能降低绕组热点的温升,使整个绕组温度分布更为均匀。


油箱

采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆喷涂,既抗腐蚀又美观大方。


产品参数

1、S11系列35kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号 额定容量(kVA) 典型电压组合(kV) 联结组标号 阻抗电压(%) 总重
       (t)

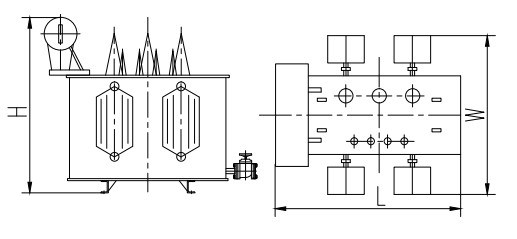

参考尺寸(mm)
       L*W*H
空载损耗(kW) 负载损耗(W)
S11-50/35 50 高压H.V.
       35,38.5
       ±2×2.5%
       ±5%
       低压L.V.
       0.4
Dyn11
       Yyn0
6.5 1.28 1400*1000*1800 0.16 1.2/1.14
S11-100/35 100 1.67 1450*1050*1900 0.23 2.01/1.91
S11-125/35 125 1.9 1500*1100*1900 0.27 2.37/2.26
S11-160/35 160 2.2 1550*1150*1950 0.28 2.82/2.68
S11-200/35 200 2.4 1600*1200*2000 0.34 3.32/3.16
S11-250/35 250 2.5 1700*1600*2100 0.4 3.95/3.76
S11-315/35 315 2.6 1900*1700*2200 0.48 4.75/4.53
S11-400/35 400 2.8 2000*1800*2300 0.58 5.74/5.47
S11-500/35 500 3 2100*1900*2400 0.68 6.91/6.58
S11-630/35 630 3.3 2310*2200*2500 0.83 7.86
S11-800/35 800 3.8 2500*2250*2550 0.98 9.4
S11-1000/35 1000 4.2 2550*2300*2600 1.15 11.5
S11-1250/35 1250 4.8 2680*2400*2700 1.4 13.9
S11-1600/35 1600 5.7 2700*2450*2750 1.69 16.6
S11-2000/35 2000 6.2 2800*2500*2900 1.99 19.7
S11-2500/35 2500 7.8 2850*2650*2950 2.36 23.2


2、S(F)11系列35kV三相油浸式自冷(风冷)双绕组无励磁调压电力变压器


型号 额定容量(kVA) 典型电压
       组合(kV)
联结组
       标号
阻抗电
       压(%)
总重
       (t)
参考尺寸(mm)
       L*W*H
空载损耗
       (W)
负载损耗
       (W)
S(F)11-6300/35 6300 高压H.V.
       35~38.5
       ±2×2.5%
       低压L.V.
       3.15,3.3,6.3,
       6.6,10.5
YNd11 8 15 3600*3200*3100 5.24 35
S(F)11-8000/35 8000 18 3800*3300*3300 7.2 38.4
S(F)11-10000/35 10000 20 3900*3300*3500 8.7 45.3
S(F)11-12500/35 12500 24 4000*3400*3700 10 53.8
S(F)11-16000/35 16000 28 4200*3600*3800 12.1 65.8
S(F)11-20000/35 20000 33 4500*3800*4000 14.4 79.5
S(F)11-25000/35 25000 10 37 4700*4000*4100 17 94
S(F)11-31500/35 31500 44 5000*4200*4300 20.2 112


3、S(F)Z11系列35kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器



型号 额定容量(kVA) 典型电压
       组合(kV)
联结组
       标号
阻抗电
       压(%)
总重
       (t)
参考尺寸(mm)
       L*W*H
空载损耗
       (W)
负载损耗
       (W)
S(F)Z11-6300/35 6300 高压H.V.
       35~38.5
       ±2×2.5%
       低压L.V.
       3.15,3.3,6.3,
       6.6,10.5
YNd11 8 18 4000*3300*3100 5.63 36.7
S(F)Z11-8000/35 8000 21 4200*3400*3300 7.87 40.6
S(F)Z11-10000/35 10000 23 4300*3500*3500 9.28 48
S(F)Z11-12500/35 12500 28 4800*3500*3700 10.71 56.8
S(F)Z11-16000/35 16000 33 5000*3800*3800 13.1 70.3
S(F)Z11-20000/35 20000 38 5300*4000*4000 15.5 82.7
S(F)Z11-25000/35 25000 10 43 5500*4200*4100 18.3 97.8
S(F)Z11-31500/35 31500 50 5800*4400*4300 21.8 116
