110kV油浸式电力变压器系列产品

概述

油浸式电力变压器是采用绝缘油为绝缘介质,由铁芯、线圈、调压开关、油箱等组成的改变电压而传输交流电能的电器。具有体积小、价格便宜、耐候性强等特点。适用于电力系统、工矿企业、交通、邮电部门、科研单位等。本公司产品系列丰富,分为叠铁芯系列、卷铁芯系列、非晶合金系列等110kV以下的产品。结构形式灵巧多样、外形美观、可满足不同用户的需求。


产品介绍


产品特点:


铁芯

全部采用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,铁芯为多级阶梯形,三接缝或五接缝,空损低、噪音小;卷铁芯用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁芯是一种更优质的铁芯材料,与传统硅钢片相比,平均降低空损72% ,空载电流50% 。


线圈

采用优质QQ缩醛漆包圆铜线,无氧铜杆拉制的扁铜钱绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。为了增加变压器的抗短路能力,可采用更优质的自粘换位导线。其采用自粘缩醛漆包扁线,绕成线圈后,经加热漆包扁线之间相互粘合,形成具有刚性的线圈,能承受更大的弯曲应力,从而增强了变压器的抗短路能力。自粘换位导线的最大特点是能降低变压器的损耗,由于多股分割的导体加上换位,大大的降低了涡流损耗和环流损耗,能降低绕组热点的温升,使整个绕组温度分布更为均匀。


油箱

采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆喷涂,既抗腐蚀又美观大方。


产品正常使用条件

周围空气温度:

最高气温:+40℃;

最低气温:-45℃;

最热月平均气温:+30℃;

最热年平均气温:+20℃;

海拔高度:≤1000m;

污秽等级:Ⅲ级;

地震烈度:中国12级标准8级;

电源电压波形:近似正弦波;

注:如果超出以上使用条件,请在订货时说明,以便特殊考虑。


产品参数

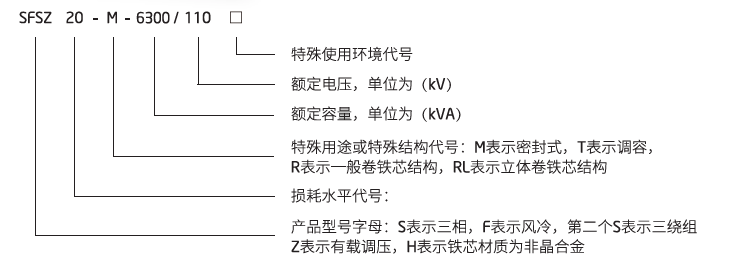

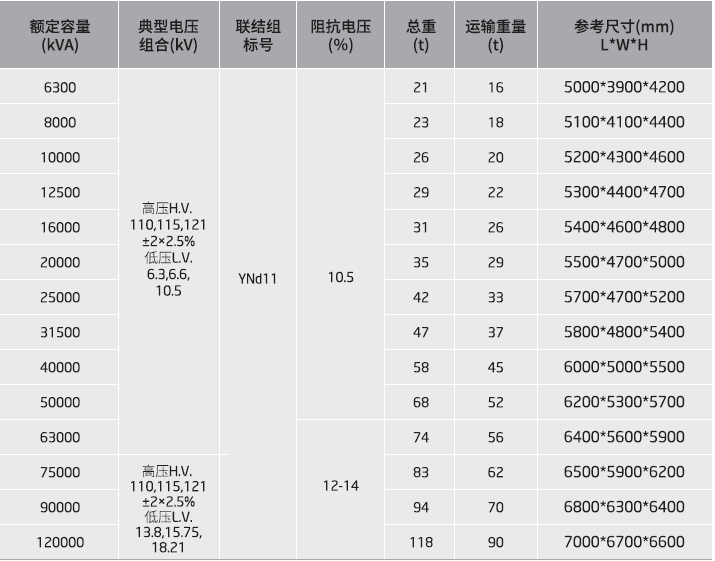

1、S(F)11系列110 kV 三相油浸式自冷(风冷)双绕组低压10kV无励磁调压电力变压器

型号 额定容量(kVA) 典型电压
       组合(kV)
联结组
       标号
阻抗电
       压(%)
总重
       (t)
运输
       重量
       (t)
参考尺寸(mm)
       L*W*H
空载损耗
       (W)
负载损耗
       (W)
S(F)11-6300/110 6300 高压H.V.
       110,115,121
       ±2×2.5%
       低压L.V.
       6.3,6.6,10.5
YNd11 10.5 21 16 5000*3900*4200 7.4 35
S(F)11-8000/110 8000 23 18 5100*4100*4400 8.9 42
S(F)11-10000/110 10000 26 20 5200*4300*4600 10.5 50
S(F)11-12500/110 12500 29 22 5300*4400*4700 12.4 59
S(F)11-16000/110 16000 31 26 5400*4600*4800 15 73
S(F)11-20000/110 20000 35 29 5500*4700*5000 17.6 88
S(F)11-25000/110 25000 42 33 5700*4700*5200 20.8 104
S(F)11-31500/110 31500 47 37 5800*4800*5400 24.6 123
S(F)11-40000/110 40000 58 45 6000*5000*5500 29.4 148
S(F)11-50000/110 50000 68 52 6200*5300*5700 35.2 175
S(F)11-63000/110 63000 74 56 6400*5600*5900 41.6 208
S(F) 11-75000/110 75000 高压H.V.
       110,115,121
       ±2×2.5%
       低压L.V.
       13.8,15.75,18,21
12~14 83 62 6500*5900*6200 47.2 236
S(F) 11--90000/110 90000 94 70 6800*6300*6400 54.4 272
S(F) 11--120000/110 120000 118 90 7000*6700*6600 67.8 337

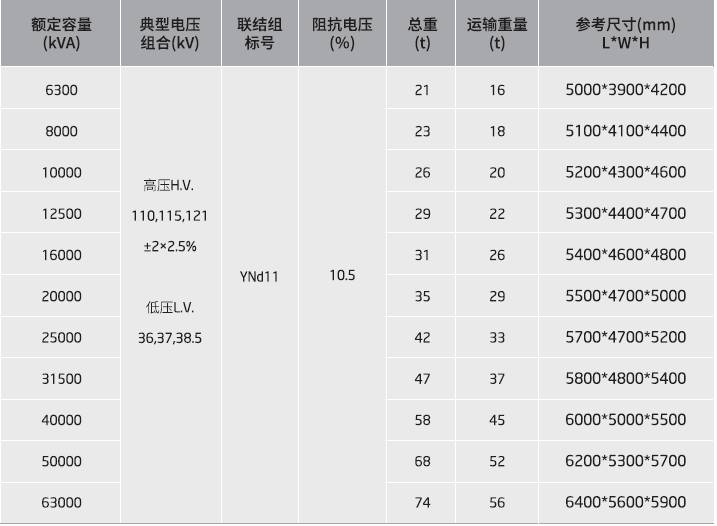

2、S(F)11系列110 kV 三相油浸式自冷(风冷)双绕组低压35kV无励磁调压电力变压器


型号 额定容量(kVA) 典型电压
       组合(kV)
联结组
       标号
阻抗电
       压(%)
总重
       (t)
运输
       重量
       (t)
参考尺寸(mm)
       L*W*H
空载损耗
       (W)
负载损耗
       (W)
S(F)11-6300/110 6300 高压H.V.
       110,115,121
       ±2×2.5%
       低压L.V.
       6.3,6.6,10.5
YNd11 10.5 21 16 5000*3900*4200 8 37
S(F)11-8000/110 8000 23 18 5100*4100*4400 9.6 44
S(F)11-10000/110 10000 26 20 5200*4300*4600 11.2 52
S(F)11-12500/110 12500 29 22 5300*4400*4700 13.1 62
S(F)11-16000/110 16000 31 26 5400*4600*4800 15.6 76
S(F)11-20000/110 20000 35 29 5500*4700*5000 18.5 94
S(F)11-25000/110 25000 42 33 5700*4700*5200 21.9 110
S(F)11-31500/110 31500 47 37 5800*4800*5400 25.9 133
S(F)11-40000/110 40000 58 45 6000*5000*5500 30.8 155
S(F)11-50000/110 50000 68 52 6200*5300*5700 36.9 193
S(F)11-63000/110 63000 74 56 6400*5600*5900 43.6 232

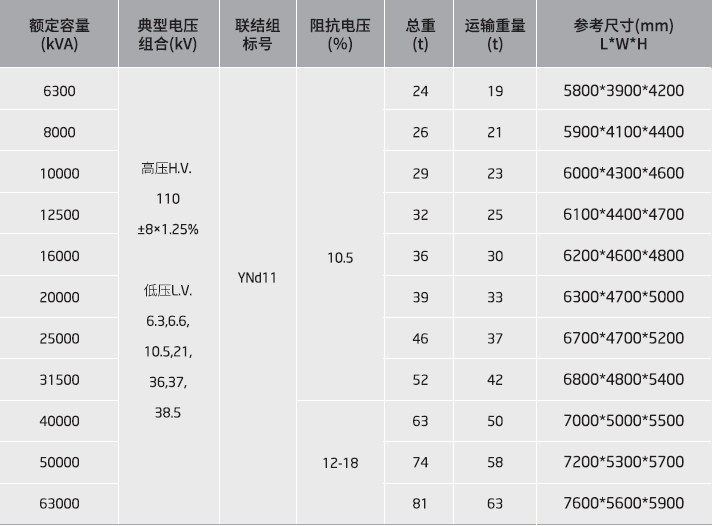

3、S(F)Z11系列110 kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器


型号 额定容量(kVA) 典型电压
       组合(kV)
联结组
       标号
阻抗电
       压(%)
总重
       (t)
运输
       重量
       (t)
参考尺寸(mm)
       L*W*H
空载损耗
       (W)
负载损耗
       (W)
S(F)Z11-6300/110 6300 高压H.V.
       110
       ±8×1.25%
       低压L.V.
       6.3,6.6,
       10.5,21
YNd11 10.5 24 19 5800*3900*4200 8 35
S(F)Z11-8000/110 8000 26 21 5900*4100*4400 9.6 42
S(F)Z11-10000/110 10000 29 23 6000*4300*4600 11.3 50
S(F)Z11-12500/110 12500 32 25 6100*4400*4700 13.4 59
S(F)Z11-16000/110 16000 36 30 6200*4600*4800 16.1 73
S(F)Z11-20000/110 20000 39 33 6300*4700*5000 19.2 88
S(F)Z11-25000/110 25000 46 37 6700*4700*5200 22.7 104
S(F)Z11-31500/110 31500 52 42 6800*4800*5400 27 123
S(F)Z11-40000/110 40000 12~18 63 50 7000*5000*5500 32.3 156
S(F)Z11-50000/110 50000 74 58 7200*5300*5700 38.2 194
S(F)Z11-63000/110 63000 81 63 7600*5600*5900 45.4 232

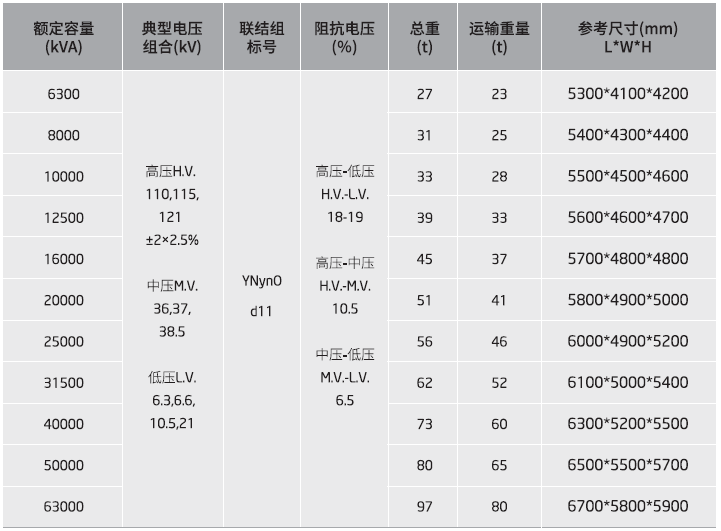

4、S(F)S11系列110kV 三相油浸式自冷(风冷)三绕组无励磁调压电力变压器


型号 额定容量(kVA) 典型电压
       组合(kV)
联结组
       标号
阻抗电
       压(%)
总重
       (t)
运输
       重量
       (t)
参考尺寸(mm)
       L*W*H
空载损耗
       (W)
负载损耗
       (W)
S(F)S11-6300/110 6300 高压H.V.
       110,115,121
       2×2.5%
       中压M.V.
       36,37,38.5
       低压L.V.
       6.3,6.6,1
       0.5,21
YNyn0
       d11
高压-低压
       H.V.-L.V.
       18~19
       高压-中压
       H.V.-M.V.
       10.5
       中压-低压
       M.V.-L.V.
       6.5
27 23 5300*4100*4200 8.9 44
S(F)S11-8000/110 8000 31 25 5400*4300*4400 10.6 53
S(F)S11-10000/110 10000 33 28 5500*4500*4600 12.6 62
S(F)S11-12500/110 12500 39 33 5600*4600*4700 14.7 74
S(F)S11-16000/110 16000 45 37 5700*4800*4800 17.9 90
S(F)S11-20000/110 20000 51 41 5800*4900*5000 21.1 106
S(F)S11-25000/110 25000 56 46 6000*4900*5200 24.6 126
S(F)S11-31500/110 31500 62 52 6100*5000*5400 29.4 149
S(F)S11-40000/110 40000 73 60 6300*5200*5500 34.8 179
S(F)S11-50000/110 50000 80 65 6500*5500*5700 41.6 213
S(F)S11-63000/110 63000 97 80 6700*5800*5900 49.2 256

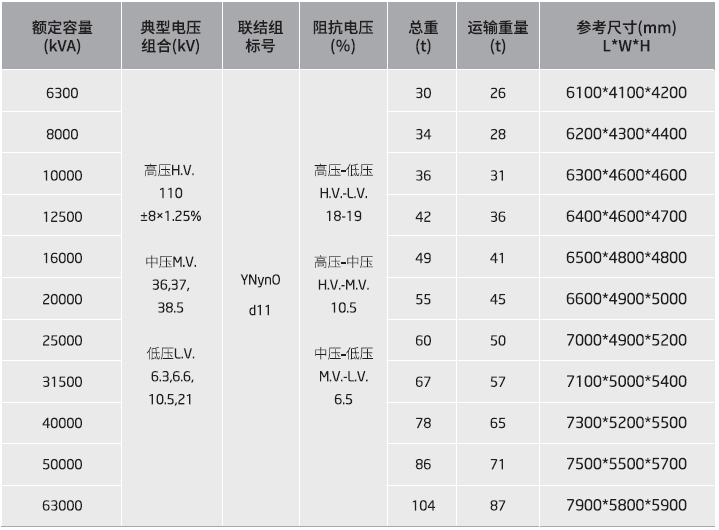

5、S(F)ZS11系列110 kV 三相油浸式自冷(风冷)三绕组有载调压电力变压器


型号 额定容量(kVA) 典型电压
       组合(kV)
联结组
       标号
阻抗电
       压(%)
总重
       (t)
运输
       重量
       (t)
参考尺寸(mm)
       L*W*H
空载损耗
       (W)
负载损耗
       (W)
S(F)SZ11-6300/110 6300 高压H.V.
       110±8×1.25%
       中压M.V.
       36,37,38.5
       低压L.V.
       6.3,6.6,
       10.5,21
YNyn0
       d11
高压-低压
       H.V.-L.V.
       18~19
       高压-中压
       H.V.-M.V.
       10.5
       中压-低压
       M.V.-L.V.
       6.5
30 26 6100*4100*4200 9.6 44
S(F)SZ11-8000/110 8000 34 28 6200*4300*4400 11.5 53
S(F)SZ11-10000/110 10000 36 31 6300*4600*4600 13.6 62
S(F)SZ11-12500/110 12500 42 36 6400*4600*4700 16.1 74
S(F)SZ11-16000/110 16000 49 41 6500*4800*4800 19.3 90
S(F)SZ11-20000/110 20000 55 45 6600*4900*5000 22.8 106
S(F)SZ11-25000/110 25000 60 50 7000*4900*5200 27 ·
S(F)SZ11-31500/110 31500 67 57 7100*5000*5400 32.1 149
S(F)SZ11-40000/110 40000 78 65 7300*5200*5500 38.5 179
S(F)SZ11-50000/110 50000 86 71 7500*5500*5700 45.5 213
S(F)SZ11-63000/110 63000 104 87 7900*5800*5900 54.1 256
