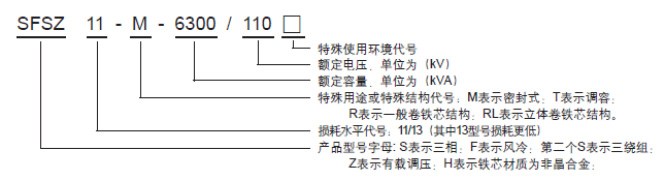

型号及其含义：

产品特点：

铁芯

全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音小；卷铁芯用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低；非晶合金变压器铁芯是一种更优质的铁芯材料，与传统硅钢片相比，平均降低空损72% ，空载电流50% 。

线圈

采用优质QQ缩醛漆包圆铜线，无氧铜杆拉制的扁铜钱绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。为了增加变压器的抗短路能力，可采用更优质的自粘换位导线。其采用自粘缩醛漆包扁线，绕成线圈后，经加热漆包扁线之间相互粘合，形成具有刚性的线圈，能承受更大的弯曲应力，从而增强了变压器的抗短路能力。自粘换位导线的最大特点是能降低变压器的损耗，由于多股分割的导体加上换位，大大的降低了涡流损耗和环流损耗，能降低绕组热点的温升，使整个绕组温度分布更为均匀。

油箱

采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆喷涂，既抗腐蚀又美观大方。

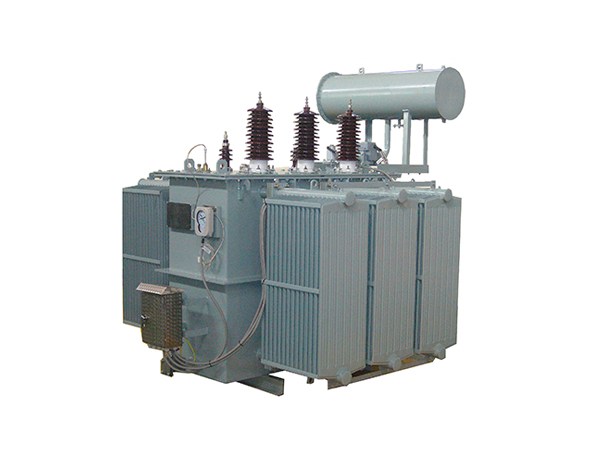

S(F)11系列35kV三相油浸式自冷(风冷)双绕组无励磁调压电力变压器

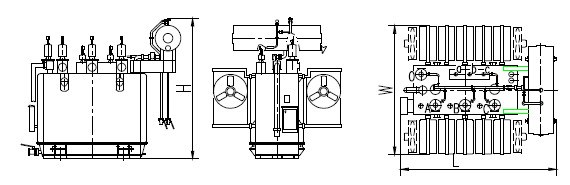

型号	额定容(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/35	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	8	15	3600*3200*3100	5.24	35
S(F)11-8000/35	8000				18	3800*3300*3300	7.2	38.4
S(F)11-10000/35	10000				20	3900*3300*3500	8.7	45.3
S(F)11-12500/35	12500				24	4000*3400*3700	10	53.8
S(F)11-16000/35	16000				28	4200*3600*3800	12.1	65.8
S(F)11-20000/35	20000				33	4500*3800*4000	14.4	79.5
S(F)11-25000/35	25000			10	37	4700*4000*4100	17	94
S(F)11-31500/35	31500				44	5000*4200*4300	20.2	112

S(F)Z11系列35 kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)Z11-6300/35	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	8	18	4000*3300*3100	5.63	36.7
S(F)Z11-8000/35	8000				21	4200*3400*3300	7.87	40.6
S(F)Z11-10000/35	10000				23	4300*3500*3500	9.28	48
S(F)Z11-12500/35	12500				28	4800*3500*3700	10.71	56.8
S(F)Z11-16000/35	16000				33	5000*3800*3800	13.1	70.3
S(F)Z11-20000/35	20000				38	5300*4000*4000	15.5	82.7
S(F)Z11-25000/35	25000			10	43	5500*4200*4100	18.3	97.8
S(F)Z11-31500/35	31500				50	5800*4400*4300	21.8	116

S(F)11系列66kV 三相油浸式自冷(风冷)双绕组无励磁调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/66	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9	20	4800*3900*4000	7.3	34.2
S(F)11-8000/66	8000				22	4900*4100*4200	8.9	40.5
S(F)11-10000/66	10000				25	5000*4300*4400	10.5	47.8
S(F)11-12500/66	12500				28	5100*4400*4500	12.4	56.8
S(F)11-16000/66	16000				30	5200*4600*4600	15	69.8
S(F)11-20000/66	20000				34	5300*4700*4800	17.6	84.6
S(F)11-25000/66	25000				41	5500*4700*5000	20.8	100
S(F)11-31500/66	31500				46	5600*4800*5200	24.6	120
S(F)11-40000/66	40000				57	5800*5000*5300	29.4	141
S(F)11-50000/66	50000				67	6000*5300*5500	35.2	167
S(F)11-63000/66	63000				73	6200*5600*5700	41.6	198

S(F)Z11系列66 kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/66	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9~11	22	5600*3800*4000	8	34.2
S(F)11-8000/66	8000				24	5700*4000*4200	9.6	40.5
S(F)11-10000/66	10000				27	5800*4200*4400	11.3	47.8
S(F)11-12500/66	12500				30	5900*4300*4500	13.4	56.8
S(F)11-16000/66	16000				33	6000*4400*4600	16.1	69.8
S(F)11-20000/66	20000				36	6100*4500*4800	19.2	84.6
S(F)11-25000/66	25000				43	6500*4500*5000	22.7	100
S(F)11-31500/66	31500				49	6600*4600*5200	26.9	120
S(F)11-40000/66	40000				59	6800*4800*5300	32.2	141
S(F)11-50000/66	50000			10~12	69	7000*5000*5500	38	167
S(F)11-63000/66	63000				75	7400*5300*5700	44.9	198

S(F)11系列110 kV 三相油浸式自冷(风冷)双绕组低压10kV无励磁调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	运输        重量        （t）	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/110	6300	高压H.V.        110,115,121        ±2×2.5%        低压L.V.        6.3,6.6,10.5	YNd11	10.5	21	16	5000*3900*4200	7.4	35
S(F)11-8000/110	8000				23	18	5100*4100*4400	8.9	42
S(F)11-10000/110	10000				26	20	5200*4300*4600	10.5	50
S(F)11-12500/110	12500				29	22	5300*4400*4700	12.4	59
S(F)11-16000/110	16000				31	26	5400*4600*4800	15	73
S(F)11-20000/110	20000				35	29	5500*4700*5000	17.6	88
S(F)11-25000/110	25000				42	33	5700*4700*5200	20.8	104
S(F)11-31500/110	31500				47	37	5800*4800*5400	24.6	123
S(F)11-40000/110	40000				58	45	6000*5000*5500	29.4	148
S(F)11-50000/110	50000				68	52	6200*5300*5700	35.2	175
S(F)11-63000/110	63000				74	56	6400*5600*5900	41.6	208
S(F) 11-75000/110	75000	高压H.V.        110,115,121        ±2×2.5%        低压L.V.        13.8,15.75,18,21		12~14	83	62	6500*5900*6200	47.2	236
S(F) 11--90000/110	90000				94	70	6800*6300*6400	54.4	272
S(F) 11--120000/110	120000				118	90	7000*6700*6600	67.8	337

S(F)11系列110 kV 三相油浸式自冷(风冷)双绕组低压35kV无励磁调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	运输        重量        （t）	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/110	6300	高压H.V.        110,115,121        ±2×2.5%        低压L.V.        6.3,6.6,10.5	YNd11	10.5	21	16	5000*3900*4200	8	37
S(F)11-8000/110	8000				23	18	5100*4100*4400	9.6	44
S(F)11-10000/110	10000				26	20	5200*4300*4600	11.2	52
S(F)11-12500/110	12500				29	22	5300*4400*4700	13.1	62
S(F)11-16000/110	16000				31	26	5400*4600*4800	15.6	76
S(F)11-20000/110	20000				35	29	5500*4700*5000	18.5	94
S(F)11-25000/110	25000				42	33	5700*4700*5200	21.9	110
S(F)11-31500/110	31500				47	37	5800*4800*5400	25.9	133
S(F)11-40000/110	40000				58	45	6000*5000*5500	30.8	155
S(F)11-50000/110	50000				68	52	6200*5300*5700	36.9	193
S(F)11-63000/110	63000				74	56	6400*5600*5900	43.6	232

S(F)Z11系列110 kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	运输        重量        （t）	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)Z11-6300/110	6300	高压H.V.        110        ±8×1.25%        低压L.V.        6.3,6.6,        10.5,21	YNd11	10.5	24	19	5800*3900*4200	8	35
S(F)Z11-8000/110	8000				26	21	5900*4100*4400	9.6	42
S(F)Z11-10000/110	10000				29	23	6000*4300*4600	11.3	50
S(F)Z11-12500/110	12500				32	25	6100*4400*4700	13.4	59
S(F)Z11-16000/110	16000				36	30	6200*4600*4800	16.1	73
S(F)Z11-20000/110	20000				39	33	6300*4700*5000	19.2	88
S(F)Z11-25000/110	25000				46	37	6700*4700*5200	22.7	104
S(F)Z11-31500/110	31500				52	42	6800*4800*5400	27	123
S(F)Z11-40000/110	40000			12~18	63	50	7000*5000*5500	32.3	156
S(F)Z11-50000/110	50000				74	58	7200*5300*5700	38.2	194
S(F)Z11-63000/110	63000				81	63	7600*5600*5900	45.4	232

S(F)S11系列110kV 三相油浸式自冷(风冷)三绕组无励磁调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	运输        重量        （t）	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)S11-6300/110	6300	高压H.V.        110,115,121        2×2.5%        中压M.V.        36,37,38.5        低压L.V.        6.3,6.6,1        0.5,21	YNyn0        d11	高压-低压        H.V.-L.V.        18~19        高压-中压        H.V.-M.V.        10.5        中压-低压        M.V.-L.V.        6.5	27	23	5300*4100*4200	8.9	44
S(F)S11-8000/110	8000				31	25	5400*4300*4400	10.6	53
S(F)S11-10000/110	10000				33	28	5500*4500*4600	12.6	62
S(F)S11-12500/110	12500				39	33	5600*4600*4700	14.7	74
S(F)S11-16000/110	16000				45	37	5700*4800*4800	17.9	90
S(F)S11-20000/110	20000				51	41	5800*4900*5000	21.1	106
S(F)S11-25000/110	25000				56	46	6000*4900*5200	24.6	126
S(F)S11-31500/110	31500				62	52	6100*5000*5400	29.4	149
S(F)S11-40000/110	40000				73	60	6300*5200*5500	34.8	179
S(F)S11-50000/110	50000				80	65	6500*5500*5700	41.6	213
S(F)S11-63000/110	63000				97	80	6700*5800*5900	49.2	256

S(F)ZS11系列110 kV 三相油浸式自冷(风冷)三绕组有载调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	运输        重量        （t）	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)SZ11-6300/110	6300	高压H.V.        110±8×1.25%        中压M.V.        36,37,38.5        低压L.V.        6.3,6.6,        10.5,21	YNyn0        d11	高压-低压        H.V.-L.V.        18~19        高压-中压        H.V.-M.V.        10.5        中压-低压        M.V.-L.V.        6.5	30	26	6100*4100*4200	9.6	44
S(F)SZ11-8000/110	8000				34	28	6200*4300*4400	11.5	53
S(F)SZ11-10000/110	10000				36	31	6300*4600*4600	13.6	62
S(F)SZ11-12500/110	12500				42	36	6400*4600*4700	16.1	74
S(F)SZ11-16000/110	16000				49	41	6500*4800*4800	19.3	90
S(F)SZ11-20000/110	20000				55	45	6600*4900*5000	22.8	106
S(F)SZ11-25000/110	25000				60	50	7000*4900*5200	27	·
S(F)SZ11-31500/110	31500				67	57	7100*5000*5400	32.1	149
S(F)SZ11-40000/110	40000				78	65	7300*5200*5500	38.5	179
S(F)SZ11-50000/110	50000				86	71	7500*5500*5700	45.5	213
S(F)SZ11-63000/110	63000				104	87	7900*5800*5900	54.1	256
