概述：

油浸式电力变压器是采用绝缘油为绝缘介质，由铁芯、线圈、调压开关、油箱等组成的改变电压而传输交流电能的电器。具有体积小、价格便宜、耐候性强等特点。适用于电力系统、工矿企业、交通、邮电部门、科研单位等。本公司产品系列丰富，分为叠铁芯系列、卷铁芯系列、非晶合金系列等110kV以下的产品。结构形式灵巧多样、外形美观、可满足不同用户的需求。

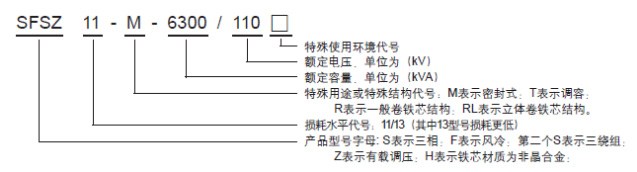

型号：

S(F)11系列66kV 三相油浸式自冷(风冷)双绕组无励磁调压电力变压器

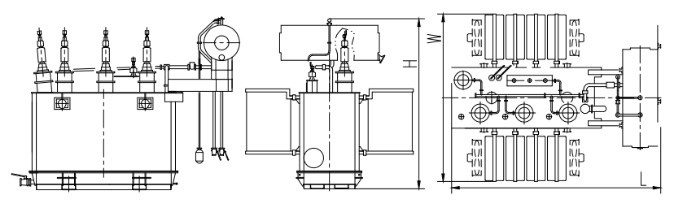

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/66	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9	20	4800*3900*4000	7.3	34.2
S(F)11-8000/66	8000				22	4900*4100*4200	8.9	40.5
S(F)11-10000/66	10000				25	5000*4300*4400	10.5	47.8
S(F)11-12500/66	12500				28	5100*4400*4500	12.4	56.8
S(F)11-16000/66	16000				30	5200*4600*4600	15	69.8
S(F)11-20000/66	20000				34	5300*4700*4800	17.6	84.6
S(F)11-25000/66	25000				41	5500*4700*5000	20.8	100
S(F)11-31500/66	31500				46	5600*4800*5200	24.6	120
S(F)11-40000/66	40000				57	5800*5000*5300	29.4	141
S(F)11-50000/66	50000				67	6000*5300*5500	35.2	167
S(F)11-63000/66	63000				73	6200*5600*5700	41.6	198

S(F)Z11系列66 kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/66	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9~11	22	5600*3800*4000	8	34.2
S(F)11-8000/66	8000				24	5700*4000*4200	9.6	40.5
S(F)11-10000/66	10000				27	5800*4200*4400	11.3	47.8
S(F)11-12500/66	12500				30	5900*4300*4500	13.4	56.8
S(F)11-16000/66	16000				33	6000*4400*4600	16.1	69.8
S(F)11-20000/66	20000				36	6100*4500*4800	19.2	84.6
S(F)11-25000/66	25000				43	6500*4500*5000	22.7	100
S(F)11-31500/66	31500				49	6600*4600*5200	26.9	120
S(F)11-40000/66	40000				59	6800*4800*5300	32.2	141
S(F)11-50000/66	50000			10~12	69	7000*5000*5500	38	167
S(F)11-63000/66	63000				75	7400*5300*5700	44.9	198
